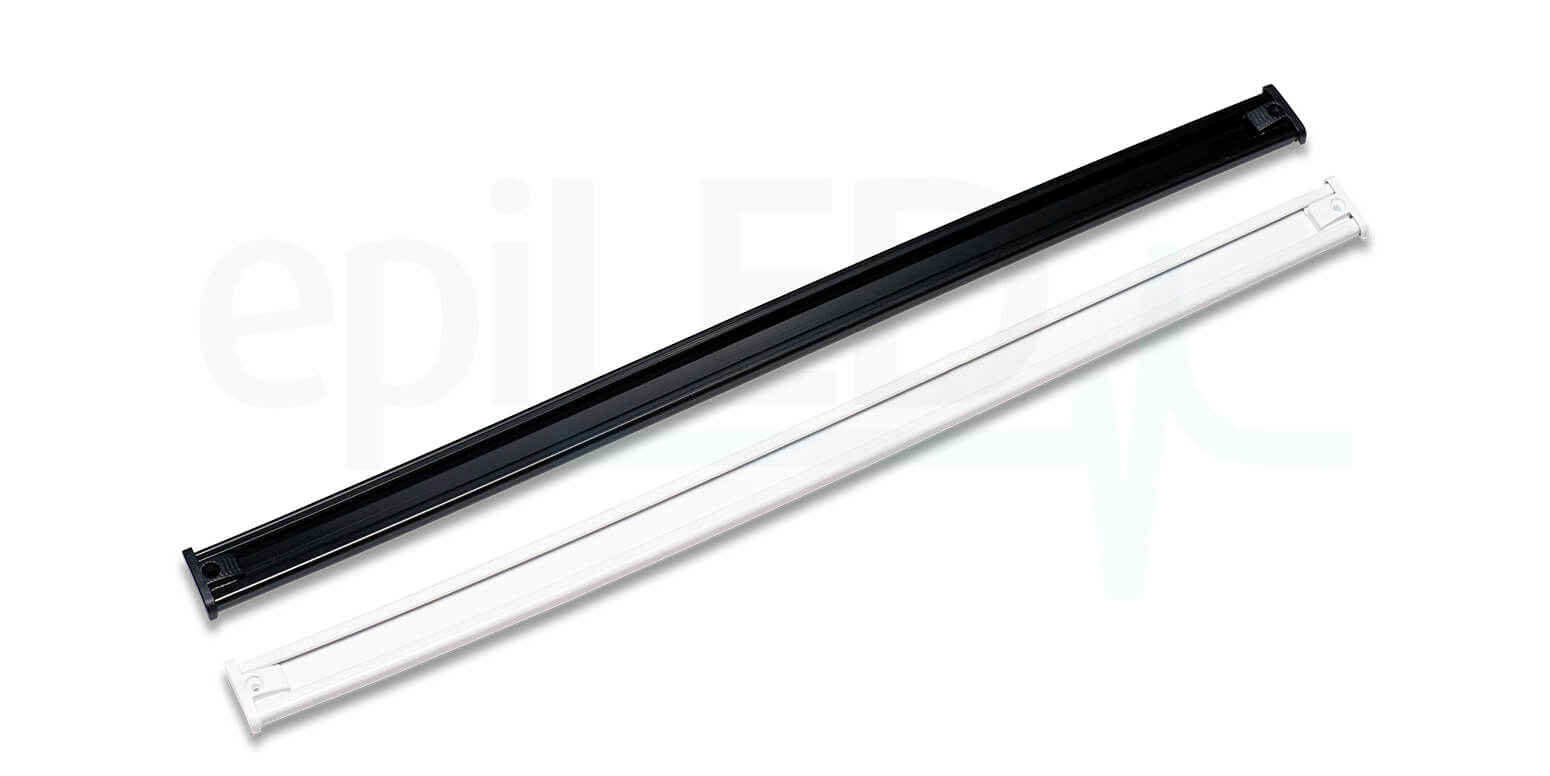

Szyna zasilająca TWIST

Szyna zasilająca TWIST

DANE TECHNICZNE

Napięcie zasilające

12V/24V DC

Maksymalne obciążenie elektryczne szyny

115 W

Wymiary szyny (dł. x szer. x gł.)

2000 x 17 x 4 mm

Kolor

biały | czarny

Materiał

PVC + miedź

Sposób montażu

taśma magnetyczna* | dwustronna taśma klejąca* | wkręty*

Stopień ochrony IP

IP20

Zgodność z normami

RoHS / WEEE

Zawartość zestawu

listwa 2 mb sprzedawana jest już z zamontowanymi zaślepkami na obu końcach,

w przypadku cięcia i skracania szyny można dokupić dodatkowe zaślepki

* brak w zestawie, sprzedawane osobno

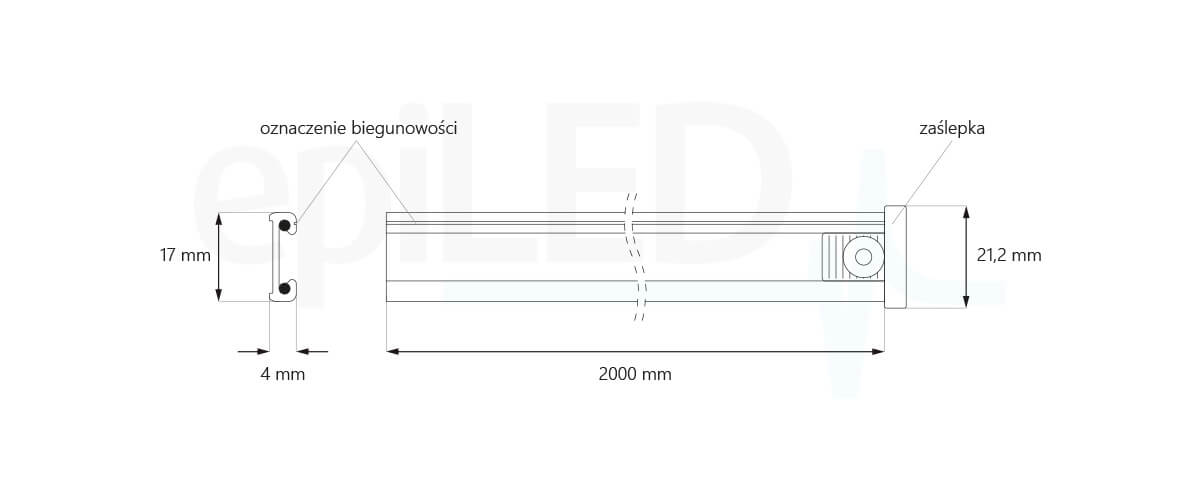

WYMIARY SZYNY

Power Tracks Szyny zasilające TWIST wymiary

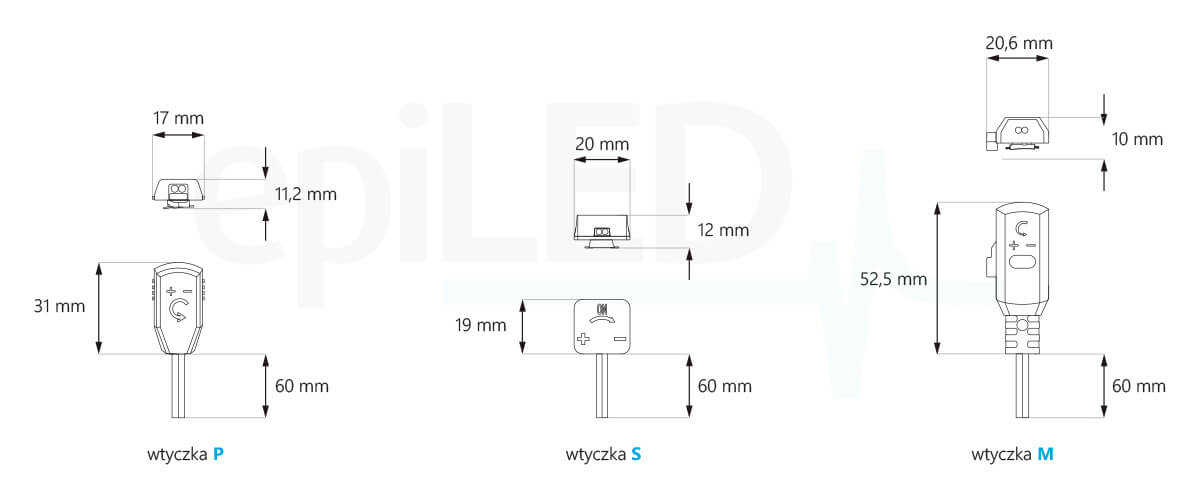

WYMIARY WTYCZEK

Power Tracks Szyny zasilające TWIST wymiary wtyczek

AKCESORIA

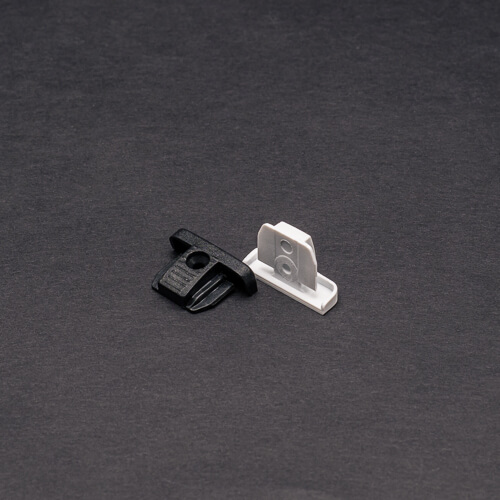

Szyna zasilająca TWIST Zaślepki
  • dodatkowe zaślepki
  • 2 szt. na 2mb listwy
  • dwa kolory: biały lub czarny

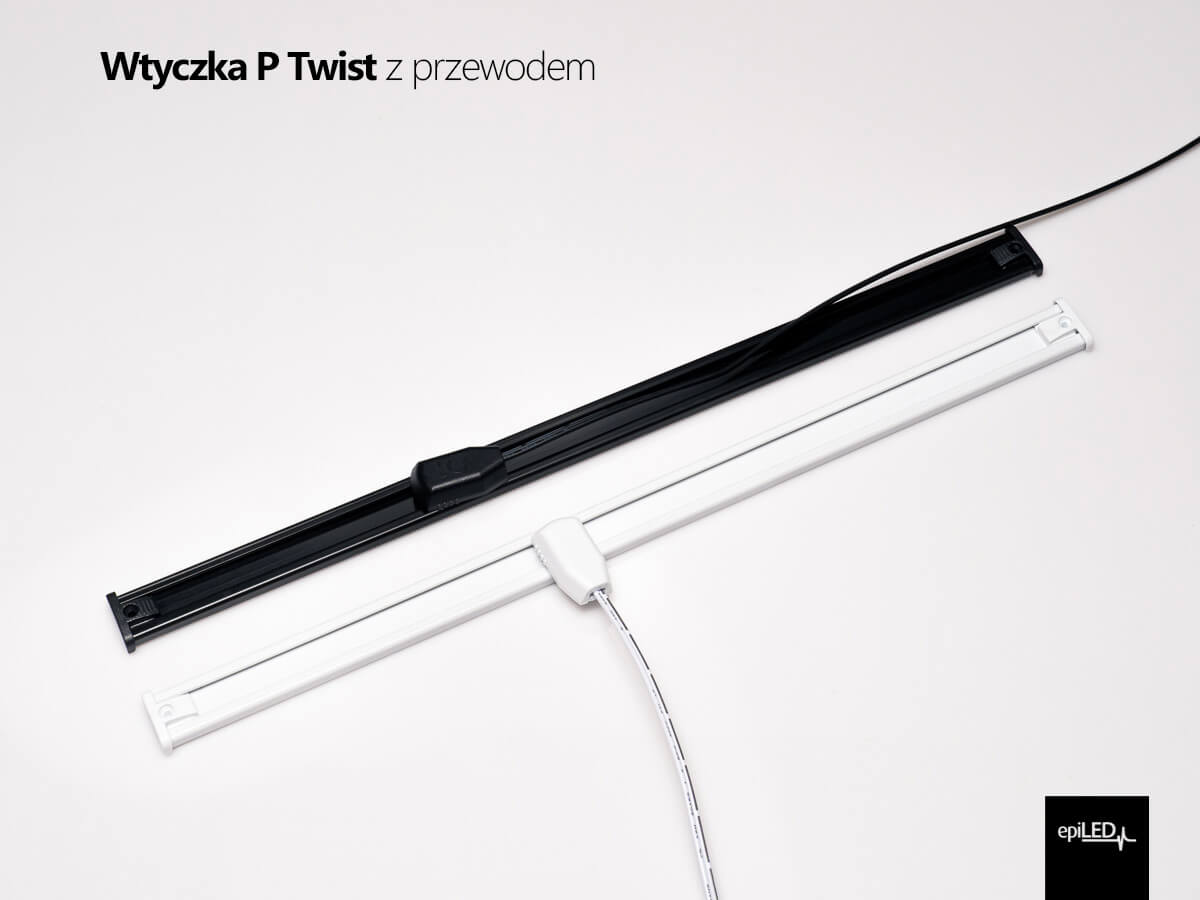

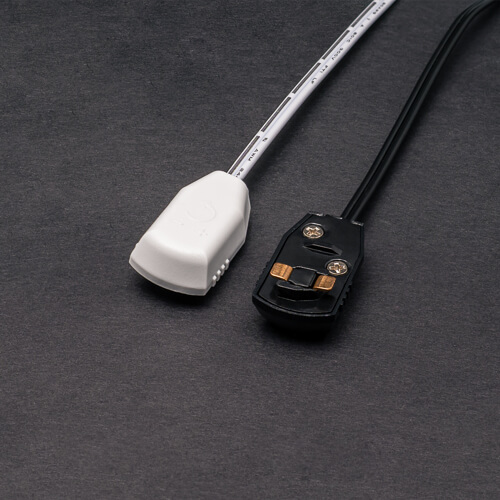

Szyna zasilająca TWIST wtyczka P z przewodem
  • wtyczka P z przewodem
  • dwa kolory: biały lub czarny
  • długość 60 cm
  • 20AWG (Ø 0,5 mm2) | 5A

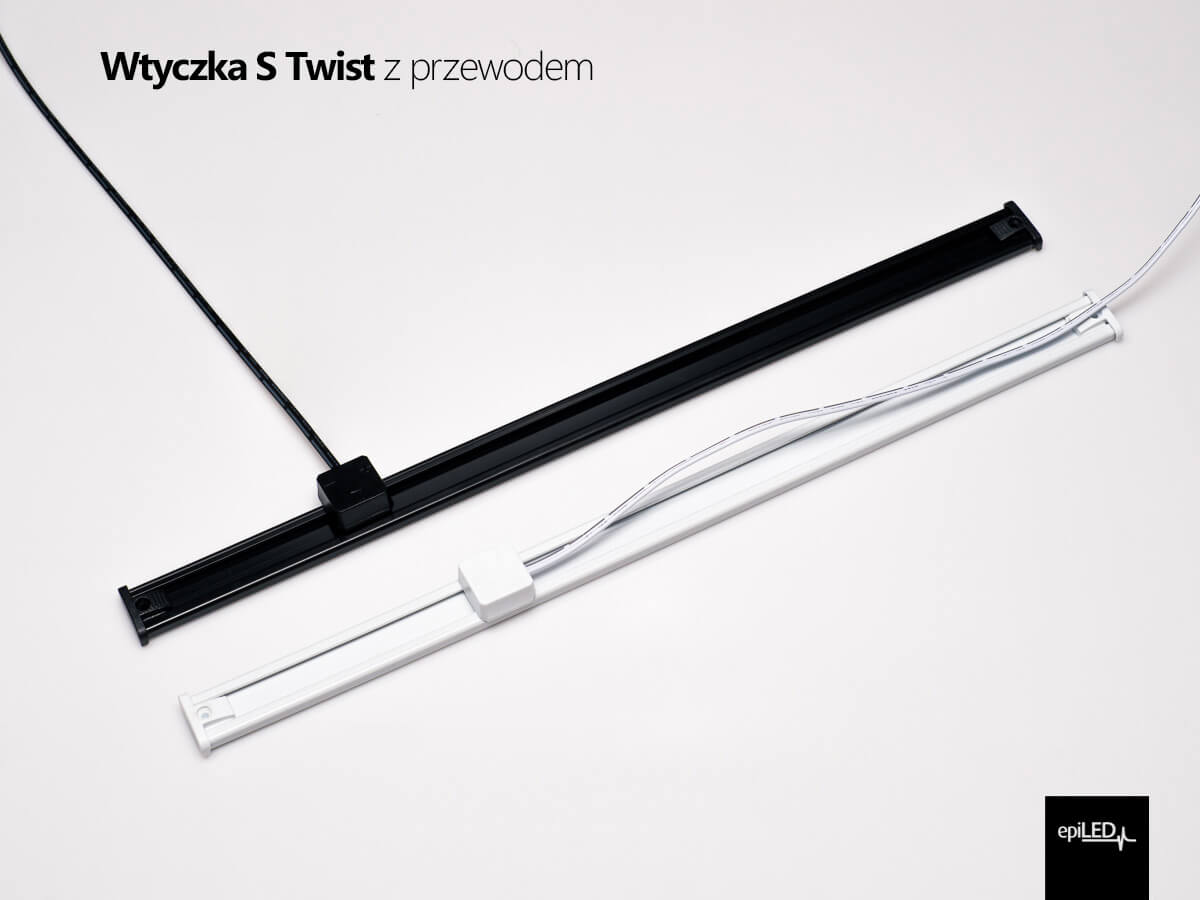

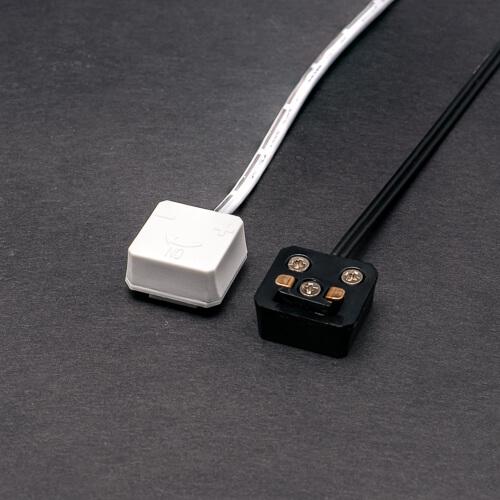

Szyna zasilająca TWIST wtyczka S z przewodem
  • wtyczka S z przewodem
  • dwa kolory: biały lub czarny
  • długość 60 cm
  • 22AWG (Ø 0,35 mm2) | 2,5A

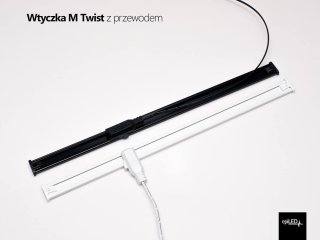

Szyna zasilająca TWIST wtyczka M z przewodem
  • wtyczka M z przewodem
  • dwa kolory: biały lub czarny
  • długość 60 cm
  • 22AWG (Ø 0,35 mm2) | 2.5A

Taśma magnetyczna
  • taśma magnetyczna
  • sprzedawana w rolkach po 50 m

MONTAŻ WTYCZEK

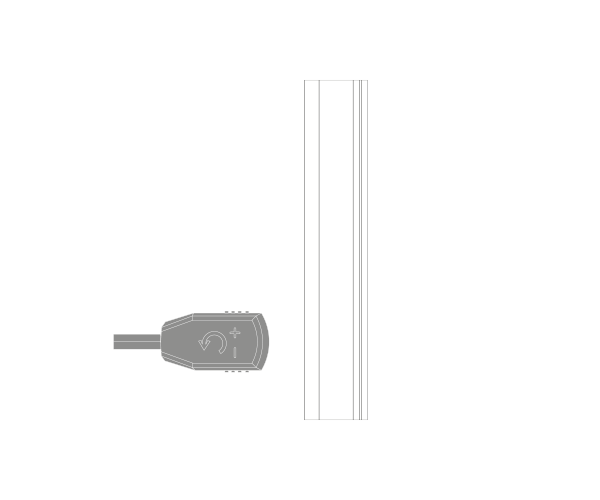

Power Tracks Szyny zasilające TWIST montaż wtyczki P

Wtyczka typu P (Power Type)

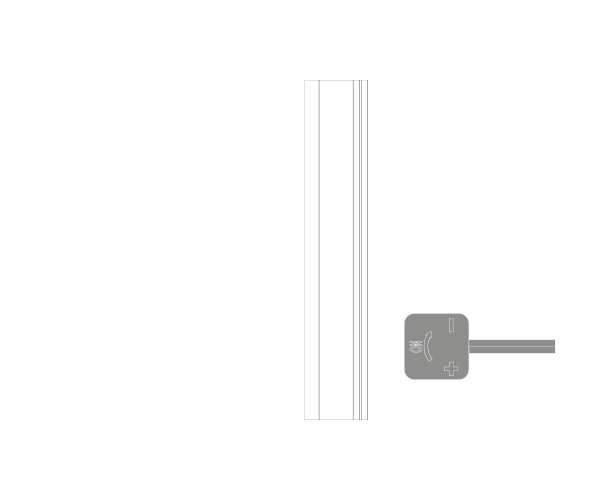

Power Tracks Szyny zasilające TWIST montaż wtyczki S

Wtyczka typu S (Square Type)

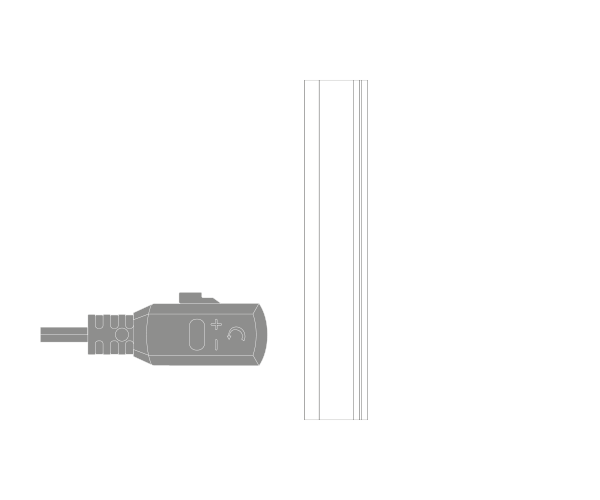

Power Tracks Szyny zasilające TWIST montaż wtyczki M

Wtyczka typu M (Molded Type)

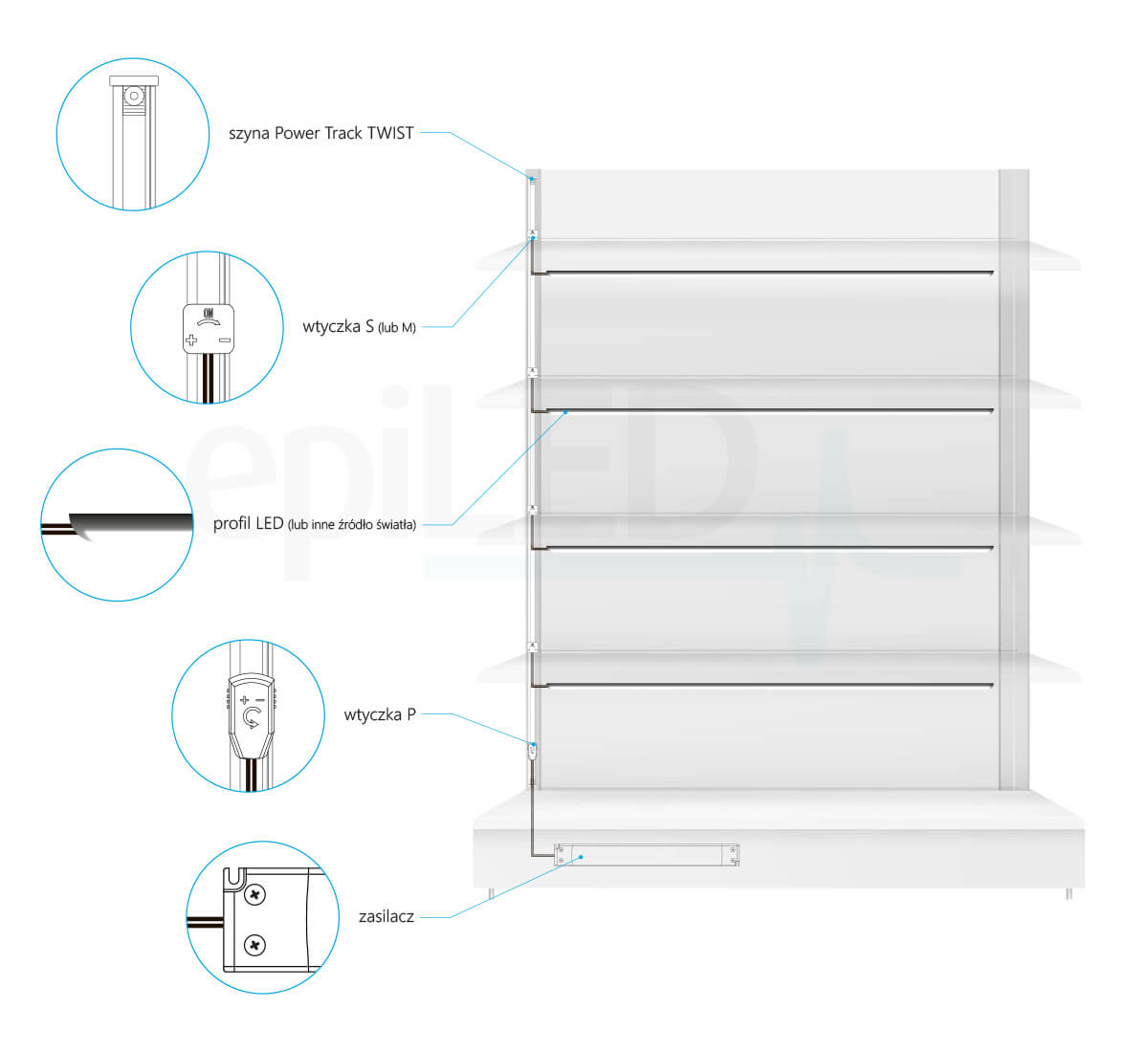

SCHEMAT PODŁĄCZENIA

Power Tracks Szyny zasilające TWIST schemat podłączenia

PLIKI DO POBRANIA

KARTA PRODUKTU
DEKLARACJA ZGODNOŚCI UE
